Стандарт: ISO 10642

Материал: Стомана

Клас на якост: 10.9

Покритие: Поцинковано

RoHS съвместим: Да

*Поради геометрията на главата, тези винтове могат да носят само ограничени натоварвания, вижте DIN EN ISO 898-1

Стандарт: ISO 10642

Материал: Стомана

Клас на якост: 08.8

Покритие: Дебелослойно поцинковано покритие (VZD)

Съвместим с RoHS: Да

Свързващите елементи с поцинковане без хром (VI) с дебел слой цинк (VZD) предлагат надеждна алтернатива на покритията, съдържащи хром (VI). Покритието се състои от цинков слой с пасивация на база хром (III).

Предимства:

Алтернатива без хром (VI) на A2C или A3C

Топлинна мощност до 120°C

Равномерно разпределение на покритието

Материал: Стомана

Клас на якост: 10.9

Покритие: Поцинковано

Вътрешен стандарт: W1412 30° ъгъл

Предимства:

• Намаляване на радиалните напрежения
• Без повреда на винтовия купол
• По-голямо флангово покритие
• По-високи сили на издърпване
• Повишаване на надеждността на процеса
• Ниски въртящи моменти на завинтване
• По-сигурна винтова връзка
• Висококачествени покрития  -  Покрития без хром (VI).
• Висока устойчивост на корозия

Забележка:

Винтовете WÜPLAST отговарят само на клас на якост 10.9 съгласно DIN EN ISO 898-1 с ограничения, тъй като не всички изисквания могат да бъдат тествани или приложени в съответствие с гореспоменатия стандарт поради геометрията на резбата.

• Стандарт: ISO 7380-2
• Материал: Стомана
• Клас на якост: 010.9
• Покритие: Цинково-никелово черно
• Детайли на главата: С яка
• Съвместим с RoHS: Да
• Дизайн на резбата: Частична резба

Крепежни елементи с поцинковано черно-цинково покритие без хром (VI) (ZNBHL) са подходящи за приложения с висок риск от корозия. Покритието се състои от слой от цинково-никелова сплав и уплътняващо покритие.

Устойчивост на корозия:

• Диаметър ≥ M2 – 360h*
• Диаметър ≥ M4 – 480h*
• Диаметър ≥ M10 – 720h*

*Без корозия на неблагородни метали в точки без резба при тестване със солена мъгла съгласно DIN EN ISO 9227 NSS

Предимства:

• Устойчивост на корозия до 720 часа на корозия на основни метали в съответствие с DIN EN ISO 9227 NSS Без хром(VI).
• Коригиран диапазон на коефициента на триене от 0,09 μ–0,14 μ
• Топлинна мощност до 120°C
• Равномерно разпределение на покритието
• Функционално и декоративно

Забележка:

Поради геометрията на главата си, тези винтове могат да бъдат подложени само на ограничени натоварвания, вижте DIN EN ISO 898-1

Стандарт: DIN 933

Материал: А4 Неръждаема стомана

Клас на якост: 80

RoHS съвместим: Да

Стандарт: ISO7380-1

Материал: Неръждаема стомана А2

Клас на якост: 70

RoHS съвместим: Да

Забележка: Поради геометрията на главата, тези винтове могат да носят само ограничени натоварвания, вижте DIN EN ISO 3506-1

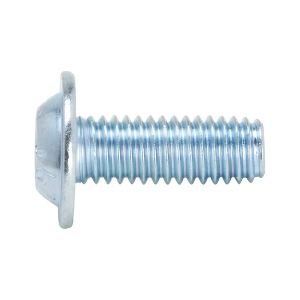

• Стандарт: DIN 7500-1
• Материал: Стомана, закалена
• Покритие: Поцинковано (A2K) с антифрикционно покритие
• RoHS съвместим: Да

Резбообразуващите винтове образуват резба на гайка в отлети глухи отвори, проходи, пробити, лазерно изрязани и щанцовани части от ламарина. За разлика от нарязването на резбата, структурата на материала в съединителната резба не се прекъсва по време на валцоване на резба, а се измества и закалява при работа.

Предимства:

Намаляване на разходите

• Няма нужда от нарязване на резба
• Безстружково формоване на резба
• Ниски въртящи моменти на формоване с голямо странично припокриване на резбите Висока сила на затягане

Висока товароносимост

• Защита от загуба (намаляване на склонността към разхлабване)
• Напасване на резба без луфт и самозаключваща се резба

Формираната резба съответства на стандартна метрична резба

Ако е необходимо, GEFU може да бъде заменен с метричен винт.

Забележка: Пригодността на GEFU в настоящото приложение или компонент трябва да се определи чрез предварителни тестове.

Указанията за подходящи диаметри на отворите са посочени в DIN 7500-2.

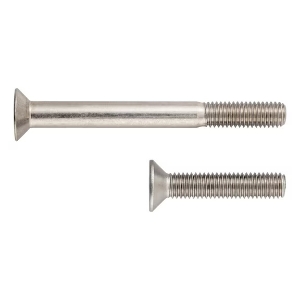

Стандарти: ISO 10642

Материал: Неръждаема стомана A2

Клас на якост: 070

Покритие/повърхност: Без покритие (Plain)

RoHS-съвместимост: Да

Тип глава: Фрезенкова глава

Вид на задвижването: Шестограмен вътрешен (imbus)

Тип резба: Метрична резба

Форма на резбата: Стандартна метрична резба

Клас на продукта: A
